MÉTHODE DE CONTRÔLE PAR COURANT DE FOUCAULT

La méthode de contrôle par courant de Foucault est largement utilisée dans la Sidérurgie, l’Automobile, l’Aéronautique et le Nucléaire. Elle est l’une des nombreuses méthodes d’essais électromagnétiques utilisées dans les Essais Non Destructifs (END) faisant usage de l’induction électromagnétique pour détecter et caractériser les défauts de surface et de sous surface dans les matériaux conducteurs .

Les équipements courants de Foucault peuvent être utilisés pour une variété d’applications telles que la détection de fissures (discontinuités), la mesure d’épaisseur du métal, la vérification du traitement thermique, l’épaisseur du revêtement, et la mesure de la conductivité électrique et la perméabilité magnétique. Le contrôle par courants de Foucault est donc une excellente méthode pour détecter les défauts de surface ou les défauts proches de la surface.

Quelques applications :

  • Le contrôle de tubes roulés soudés, de barres, de fils …

  • Le tri de nuance des aciers et alliages

  • La vérification du traitement thermique,

  • La vérification de la dureté

Nos systèmes de contrôle par courants de Foucault  sont composés dinstruments courants de Foucault pour une inspection automatique en ligne de tubes, pipes, barres, fils et câbles (secteurs de l’Automobile, de l’Aéronautique, de la Sidérurgie et du Nucléaire), ainsi que de systèmes rotatifs courants de Foucault tels que les têtes tournantes pour la détection de défauts longitudinaux, les unités de magnétisation par sondes encerclantes pour le contrôle de défauts courts ou transversaux, les magnétisations sectorielles dédiées à l’inspection de la zone de soudure, ainsi que les support de sondes pour les matériaux non ferreux.

Nous améliorons constamment nos équipements et systèmes pour créer et développer des solutions performantes afin d’améliorer la sécurité, l’efficacité et la rentabilité de nos clients.

système courants de foucault

CMS propose des solutions de Contrôle non destructif pour tout type de défauts

arrow_contact      PRODUITS :

cms_icon_instruments
INSTRUMENTS COURANTS DE FOUCAULT
instrument courants de foucault Zet@Master

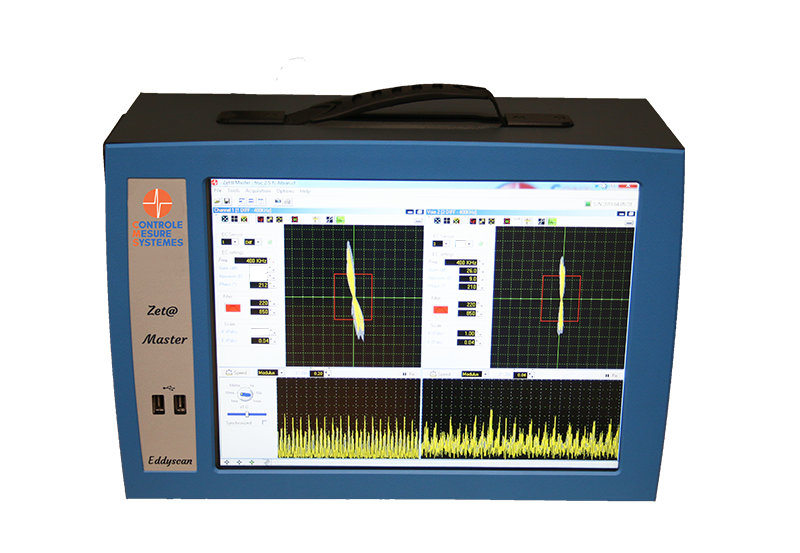

arrow_title   Zet@master: la qualité et la puissance de traitement pour la détection de défauts

Zet@Master est un instrument courants de Foucault entièrement autonome, le plus puissant de la gamme. Multivoies et multifréquences, il permet de connecter plusieurs systèmes courants de Foucault sur un seul appareil permettant ainsi de travailler dans toutes les configurations possibles, en ligne ou hors ligne. Il est dédié à la détection de défauts sur tubes (soudés ou non) fils, barres, bandes et pièces automobiles sur métaux ferreux et non ferreux. Il peut être utilisé également pour la vérification du traitement thermique, le contrôle des tubes d’échangeur et bien d’autres applications. Instrument Versatile, ZetaMaster est disponible en différentes versions (blind, rackable)

instrument courants de foucault Zet@Premium

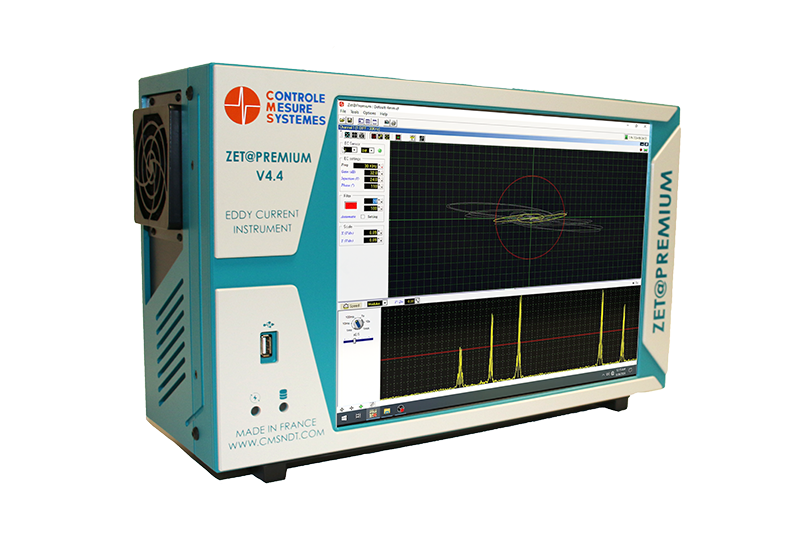

arrow_title  Zet@premium : dédié à la détection de défauts et au tri matière

Zetapremium est un instrument courants de Foucault complet et compact, dédié à la détection de défauts sur tubes, fils, barres, ainsi que l’inspection des pièces automobiles sur matériau ferreux ou non ferreux. Grâce à l’ajout d’options (seconde voie, logiciel de production, facteur de densité…) et ses différentes versions, Zet@Premium est un instrument facile à utiliser ayant toutes les fonctionnalités nécessaires qui permettent de couvrir les applications les plus courantes. Il peut d’œuvrer dans toutes les conditions, en ligne ou hors ligne.

instrument courant de foucault Zet@Micro

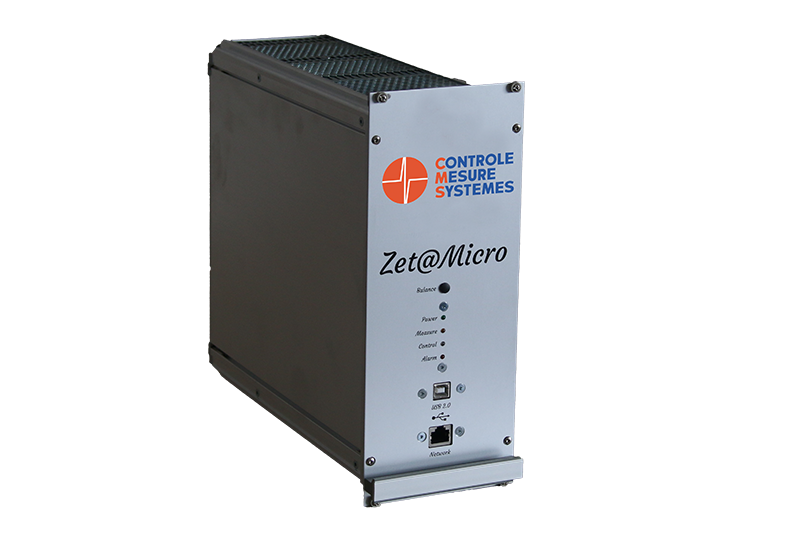

arrow_title  Zet@Micro : l’instrument le plus économique de la gamme

Zet@Micro est un instrument courants de Foucault autonome, haute technologie et haute résolution, mono ou double voies, capable de travailler en ligne ou hors ligne. Il est dédié à la détection de défauts sur produits ferreux ou non ferreux et le tri matière. Il offre toutes les fonctions nécessaires à la plupart des applications standards, et peut être adapté à toutes les configurations clients.

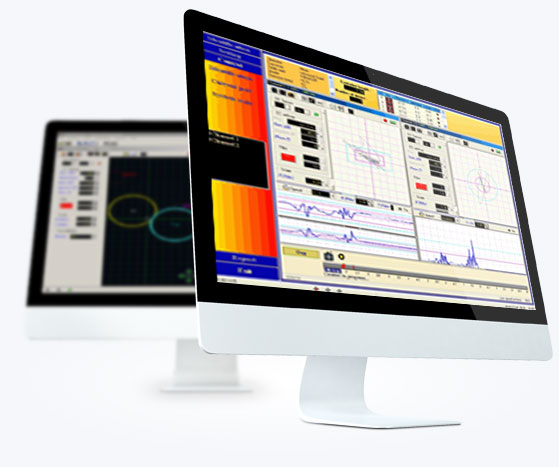

LOGICIELS COURANTS DE FOUCAULT
cms_icon_softwares

arrow_title   Logiciel de production

Le logiciel de production développé par CMS, convivial et facile à utiliser, permet d’obtenir des informations précises concernant la détection de défauts sur les produits longs et courts

arrow_title   Acquisition de relecture

Le logiciel d’acquisition et de relecture, développé par nos ingénieurs, permet de stocker les acquisitions et d’analyser les résultats obtenus.

arrow_title   Logiciel Probus

Probus est un logiciel de supervision, qui collecte les informations provenant des différents équipements CND et traite les données ainsi obtenues. L’application Probus est développée pour être intégrée comme un instrument de contrôle qualité dans la ligne de production client.

arrow_title   Logiciels spécifiques

Des logiciels spécifiques sont développés par nos ingénieurs en partenariat avec nos clients et suivant leurs spécifications. Quelques exemples : contrôle à chaud, mesure de conductivité, inspection de la tête de rail, ….



cms_icon_systems
SYSTEMES COURANTS DE FOUCAULT
tête tournante courants de foucault

arrow_title   Têtes tournantes Courants de Foucault RotoETscan
pour la détection de défauts longitudinaux

CMS propose une large gamme de têtes tournantes pour la détection de défauts longitudinaux sur tubes, barres, fils. Avec 6 tailles différentes (de 1 à 220 mm de diamètre), les têtes tournantes courants de Foucault sont adaptées à toutes les lignes de production. Elles peuvent être associées à des inserts et des systèmes de centrage en entrée et sortie pour un guidage précis du produit dans la tête.

systeme tournant courants de foucault

arrow_title   Systèmes tournants Courants de Foucault
conçus pour la détection de défauts internes et externes

Piloté par un équipement courants de Foucault  (Zet@Master et / ou Zet@Premium), et connecté à des sondes spéciales, le système tournant de CMS (4 ou 8 voies) permet de détecter des défauts internes et / ou externes dans différentes applications telles que :-  l’inspection des alésages le contrôle interne de tubes le contrôle de surface des barres le contrôle du rail

magnetisation courants de foucault

arrow_title   Magnétisations Courants de Foucault
permettant la détection de défauts courts et transversaux

Les magnétisations monobloc ou ouvrantes permettent le contrôle de produits ferromagnétiques tels que les tubes, barres, fils, et pipes et couvrent une gamme de diamètre de 1 à 230 mm.

Les inserts, unités de guidage et adaptateurs permettent d’adapter la taille de la magnétisation à la taille du produit à contrôler. La version ouvrante permet de contrôle les fils sans avoir à couper le produit.

mag segto courants de foucault

arrow_title   Magnétisations sectorielles Courant de Foucault
développées pour la détection de défauts sur la zone de la soudure

Les magnétisations sectorielles par courants de Foucault sont dédiées à la détection de petits défauts dans la zone de soudure sur les tubes et les barres tels que les trous et les fissures .La gamme des produits inspectés va de 5 à 300 mm de diamètre.
Elles permettent également de détecter des défauts longs essentiellement pour des tubes roulés soudés et peuvent contrôler plusieurs lignes simultanément (jusqu’à 4 lignes) avec un seul équipement courants de Foucault.
Autre type d’application : le contrôle de la tête (head checking) et de la base d’un rail.

systemes speciaux courants de foucault

arrow_title   Systèmes spécifiques par courants de Foucault
conçus et développés pour applications spéciales

CMS conçoit et développe des systèmes courants de Foucault suivant les applications de nos clients comme  par exemple l’inspection de bandes aluminium pour la production de « pions», le contrôle de la tête du rail, l’inspection de canons de fusils, des bancs de contrôle pour l’inspection de pièces en rotation, un tireur pousseur pour le contrôle interne de tube fins, et plus encore :..

SONDES ET CAPTEURS COURANTS DE FOUCAULT

sondes et capteurs courants de foucault

Nous concevons et réalisons des sondes et capteurs standards et spécifiques que l’on peut classer en 6 grandes familles pour tout type d’applications :

  • Encerclante
  • Interne
  • Type crayon
  • Rotative
  • Multi-éléments
  • spéciale

ACCESSOIRES COURANTS DE FOUCAULT

accessoires courants de foucault

Nous proposons une large gamme d’accessoires courants de Foucault. Associés aux instruments CF, ils permettent une inspection complète du produit.

  • Démagnétisation
  • Tables 2 axes
  • Tireur pousseur

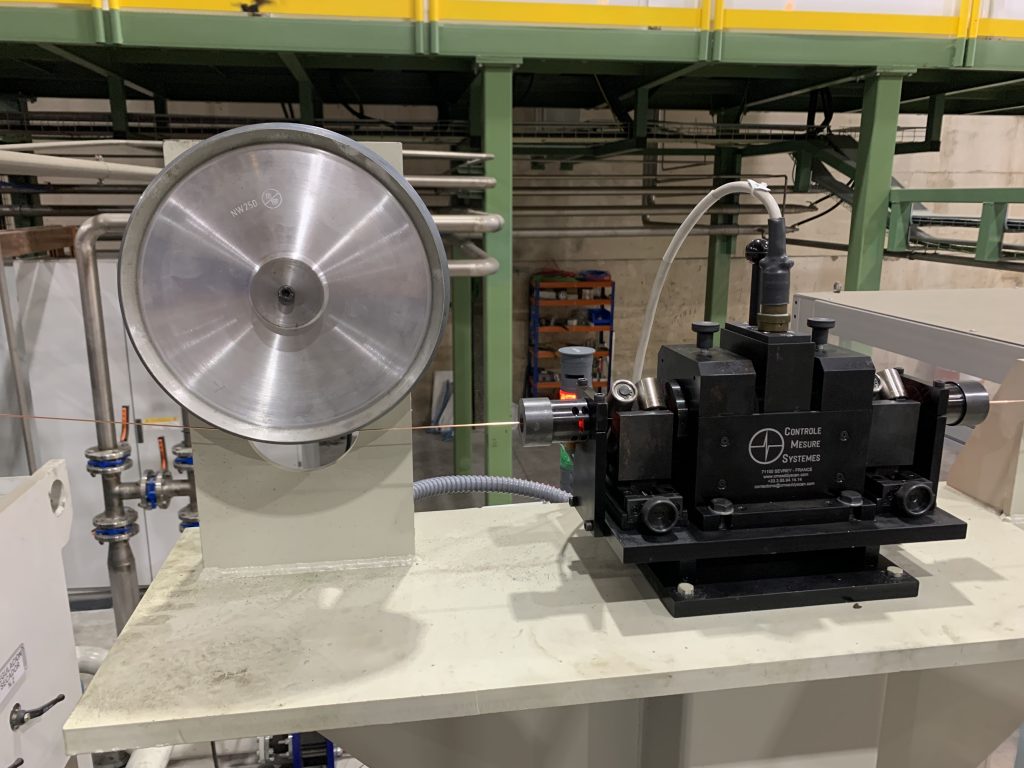

  • Codeur
  • Scie à défauts
  • Système de centrage
  • Pistolet tournant
  • Rouleaux centreurs
  • Système de marquage

INGENIERIE ET SYSTEMES CLE EN MAIN



Conception, planification, construction, installation et mise en service par nos soins.



Grâce à notre expérience et à notre savoir faire depuis bientôt 30 ans, nous pouvons fournir des systèmes complets clé en main, combinant une mécanique associée à un système de contrôle par courants de Foucault, et ce, dans les marchés de la Sidérurgie, de l‘Automobile de l’Aéronautique et du Nucléaire.

Parmi nos réalisations, on peut citer : système de mesure de conductivité sur plaques aluminium, contrôle de tubes ou fils multi ligne, inspection de bande en continu, inspection 100% de produits cylindriques….
